本文針對波紋管精密定位平臺的遲滯性，提出了一種改進的神經網絡作為前饋控制器，PID作為系統的負反饋的復合控制方案，用神經網絡遲滯逆模型結合PID反饋的復合控制方案提高系統的定位精度。氣動波紋管精密定位平臺由上位機，控制器，氣浮導軌支撐的工作平臺，NITV2050 電氣比例閥，波紋管執行器，光柵尺構成，定位平臺的機械結構圖如下圖所示：

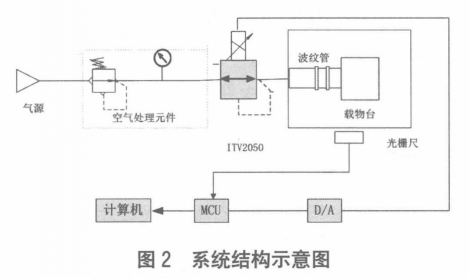

圖2為定位平臺的結構示意圖,空氣壓第機產生氣源,經過AW30型過濾減壓閥對氣源進行過濾減壓后,產生0.4Mpa干燥氣體，NITV2050電氣比例閥的電壓源為 24V、信號輸入范國為:DC0-5V,通過給定電氣比例閥的輸人信號來制波紋管的位移量,位移執行器波紋管的彈性剛度和阻尼系數分別為:248800N/M和380.5Ns/m。上位機系統采用的是 LABVIEW軟件 ,控制信號的發出和實驗數據的采集都是由上位機來完成。LABVIEW通過串口和下位機進行信息的交互。控制器采用的是32位的sTME2E103片、波紋管定位平臺的位移傳感器為分辨率達到納米級的光柵尺,波紋管定位平采用氣浮導軌減小摩擦，使系統的精度得到提升。


        氣動精密定位平臺采用的執行器件是波紋管,通過控制比例閱的信號來控制進氣量進而控制波紋管的位移量。由于波紋管腔體、電氣比例閥和氣體本身的原因，系統輸入的電信號與輸出的位移量存在非一一對應的現象,也就是說同一個輸入電壓在波紋管往復運動的過程中輸出的位移值會有稍微的差異,具體表現在氣壓增加的上行運行和氣壓減小的下行運動中存在一定的位移量。這種輸出位移的差異就是波紋管定位平臺的遲滯現象。通過模型的補償 ,對于高精度的定位平臺來說是很有必要的。

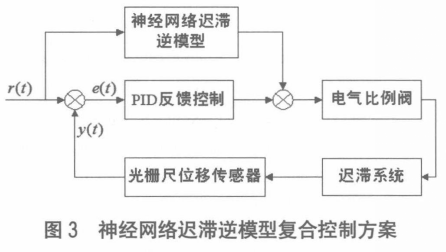

首先利用神經網絡的遲滯逆模型對波紋管定位平臺遲滯系統進行處理，給定的軌跡信號經過系統的神經網動態遲滯逆模型后給出控制量。為了減小神經網絡遲滯系統建模存在誤差，結合PID負反饋進行補償,我們很有必要做出一個復合控制方案，PID控制器的應用非常廣泛 ,它的輸出控制量與系統輸人信號與輸出信號之間的偏差有關 ,在此不再過多的敘述。
